Оборудование для пайки волновой пайкой для сборки печатных плат блока питания
Машины волновой пайки — это основное автоматизированное оборудование для пайки компонентов печатных плат при производстве адаптеров питания. Выполняют пакетную пайку печатных плат настенных, настольных и других импульсных блоков питания.
Принцип его работы: припой нагревается до расплавленного состояния, образуя стабильные волны припоя. По мере того, как печатные платы движутся по этим волнам, контакты и площадки компонентов смачиваются, паяются и охлаждаются для затвердевания, образуя надежные электрические соединения между компонентами и печатными платами.

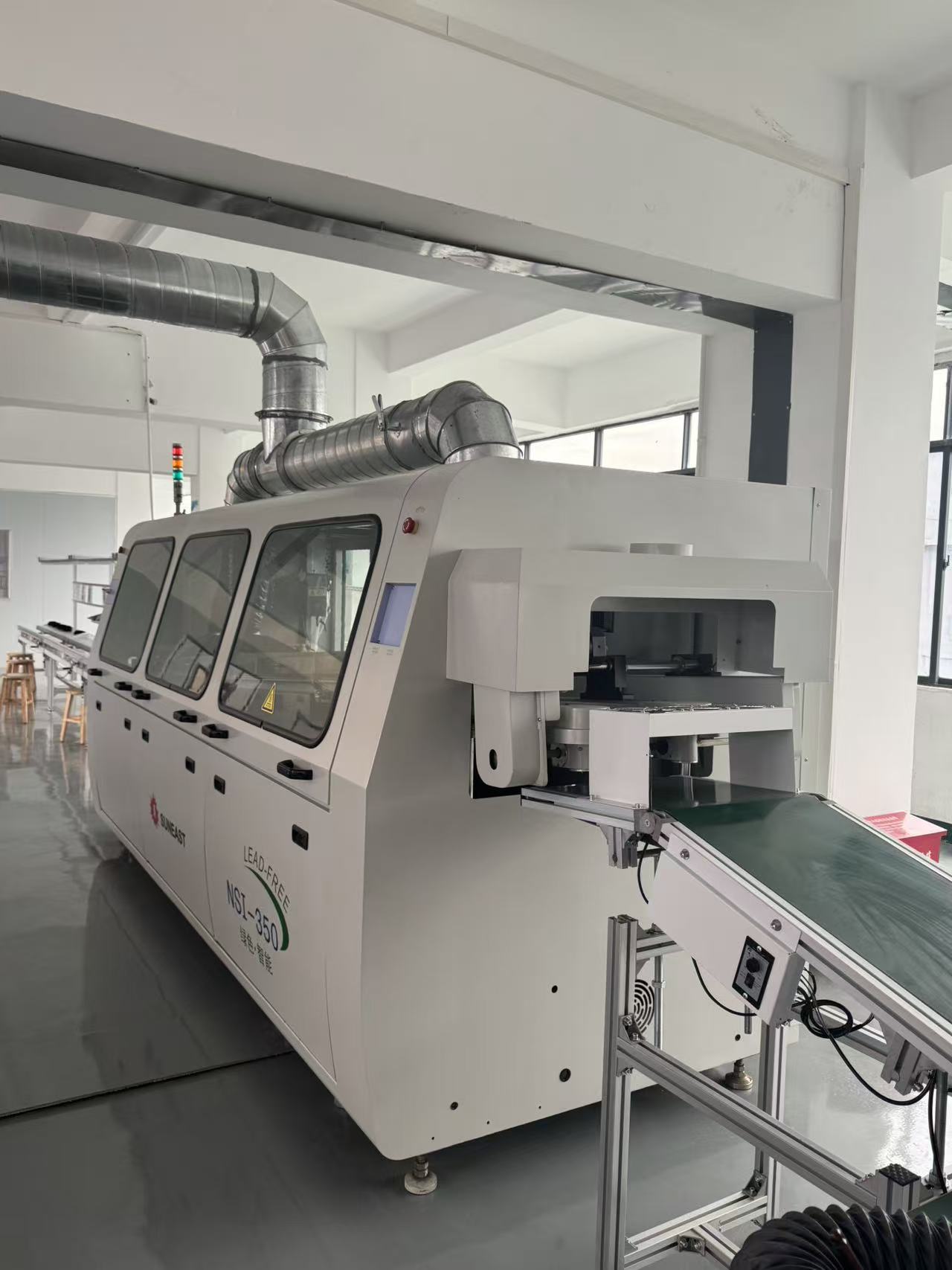

Система пайки волновой пайкой, используемая в нашей мастерской, настроена индивидуально с учетом характеристик печатной платы блока питания. Он удовлетворяет требованиям к пайке печатных плат различных спецификаций и обеспечивает высокоэффективное и высококачественное массовое производство.
Высокоточная пайка и технология двойной волны
Это оборудование обеспечивает высокую точность и стабильную производительность пайки благодаря усовершенствованной системе контроля температуры. Температура печи точно регулируется для поддержания оптимального состояния плавления припоя, сводя к минимуму такие дефекты, как холодные паяные соединения и ложная пайка, вызванные температурным дрейфом.
Принята двухпиковая архитектура пайки:
- Первая турбулентная волна удаляет оксидные слои с площадок и гарантирует достаточное смачивание припоя.
- Вторая волна ламинарного потока создает гладкие, цельные паяные соединения и повышает надежность соединения.
Встроенный интеллектуальный модуль мониторинга отслеживает важные параметры, включая скорость конвейера и высоту волны припоя, в режиме реального времени. Сигналы тревоги активируются сразу же при обнаружении аномалий, чтобы сохранить стабильное качество пайки в разных партиях.
Оптимизированная конструкция конвейера и гибкость производства
Учитывая плотную компоновку компонентов и строгие требования к точности пайки печатных плат блока питания, путь передачи оптимизирован для обеспечения плавной и точной транспортировки печатной платы.
В систему можно установить печатные платы небольшого размера для адаптеров для настенного монтажа, а также большие печатные платы высокой мощности для настольных устройств. Быстрое переключение параметров пайки значительно повышает гибкость производства.
Профессиональное оборудование для волновой пайки позволяет полностью автоматизировать пайку печатных плат партиями, увеличивая производительность и обеспечивая при этом качество пайки. Он закладывает прочную основу для надежной работы источников питания в приложениях бытовой электроники и умного дома.
Информация о производителях OEM и ODM Olipu
Пайка волновой пайкой — ключевой этап рабочего процесса сборки печатных плат. Профили параметров можно настроить для компоновки печатных плат индивидуального проекта, чтобы уменьшить количество дефектов пайки. Если у вас есть индивидуальные требования к производству блоков питания, обратитесь к нашей команде инженеров.
